El conector derivador a compresión H modelo AC-501, está diseñado para realizar la conexión paralela de un conductor secundario a una línea de alimentación principal, generalmente aluminio/aluminio o aluminio/cobre, dentro de los calibres 1/0 - 4 awg para cable ACSR en ambos espacios.
Fabricados con aleación de aluminio, los conectores H también son una opción viable para derivaciones aluminio/cobre por el inhibidor corrosivo aplicado en fábrica.
Su principal uso es en la derivación paralela de líneas aéreas, permitiendo pasar de forma correcta de un conductor grueso a uno más delgado, mediante el crimpado con las herramientas de compresión convencionales.
BENEFICIOS
✔ Distinta variedad para combinación de calibres
✔ Inhibidor de corrosión aplicado en fábrica
✔ Solución confiable para derivación de conductores
✔ Costo económico
ESPECIFICACIONES TÉCNICAS

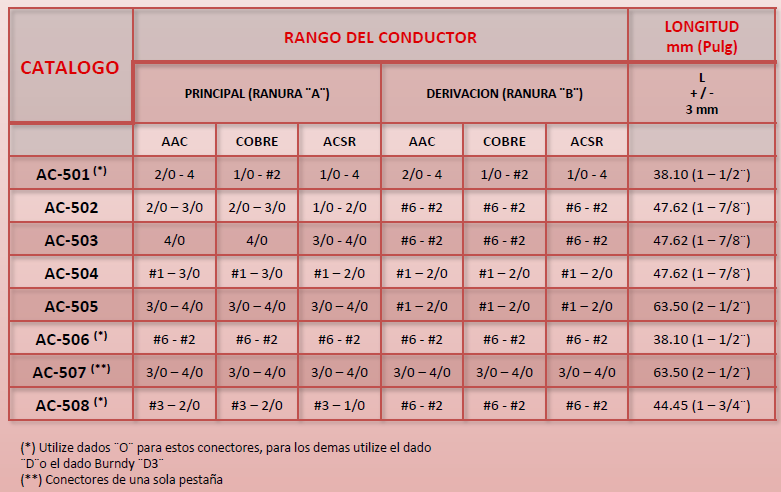

El rango de las combinaciones de conductores según la tabla del fabricante Anderson son:
RECOMENDACIONES
PREGUNTAS FRECUENTES
1. ¿Qué pinza se utiliza para ponchar los conectores?
Utilice una pinza OPT modelo OD-59, Burndy MD78 o similar. Revise las tablas del fabricante para confirmar el juego de dados a utilizar en caso de ser requerido.
2. Qué dado se utiliza para el conector tipo H modelo AC-501?
Para el conector AC-501 y el AC-506 deberá utilizar dados "O", generalmente el de diámetro menor integrado en las pinzas.
----------------------------
En AD Ingeniería CS trabajamos para brindarte una compra segura:
✔ Envíos a todo México
✔ Facturación disponible
✔ Atención personalizada
✔ Canales de contacto directos
AVISO
La información es de carácter informativo. Cada instalación debe evaluarse de forma particular por un especialista.
